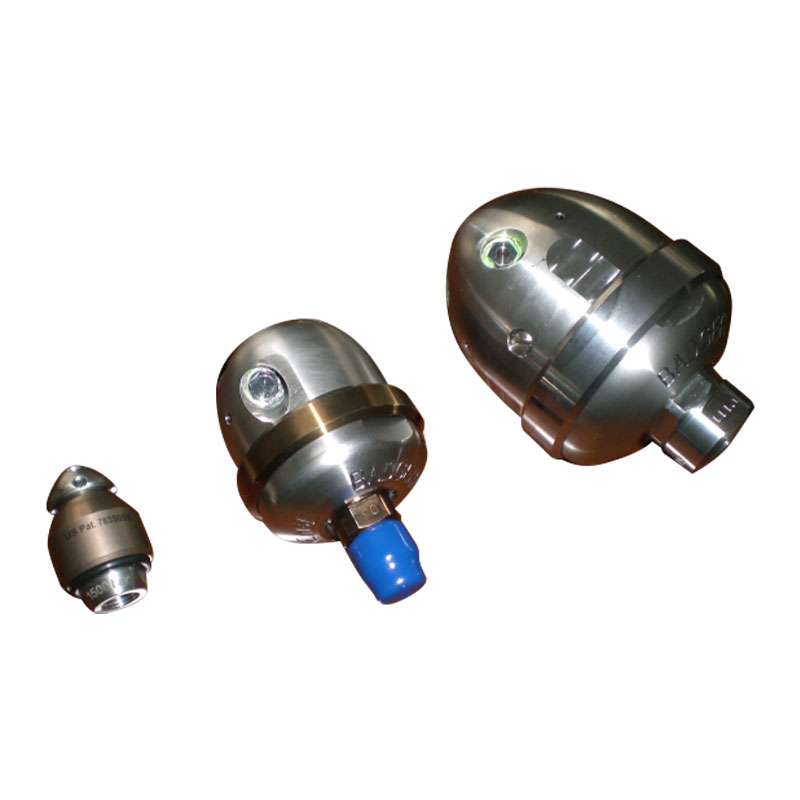

Đầu phun ống

Thông số kỹ thuật

Yêu cầu về chất lượng nước

Nhiệt độ đầu vào: 40oC; Giá trị PH: 6,5 ~ 8,5
Độ chính xác lọc nước: 10 μm

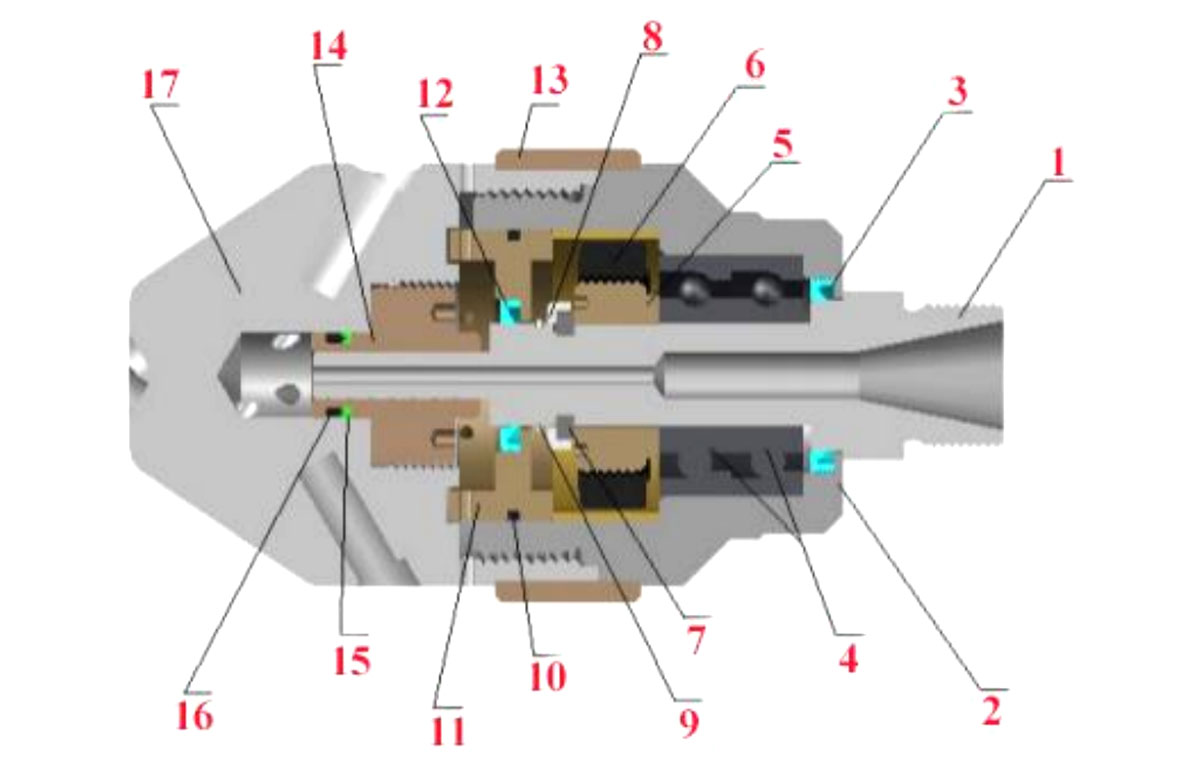

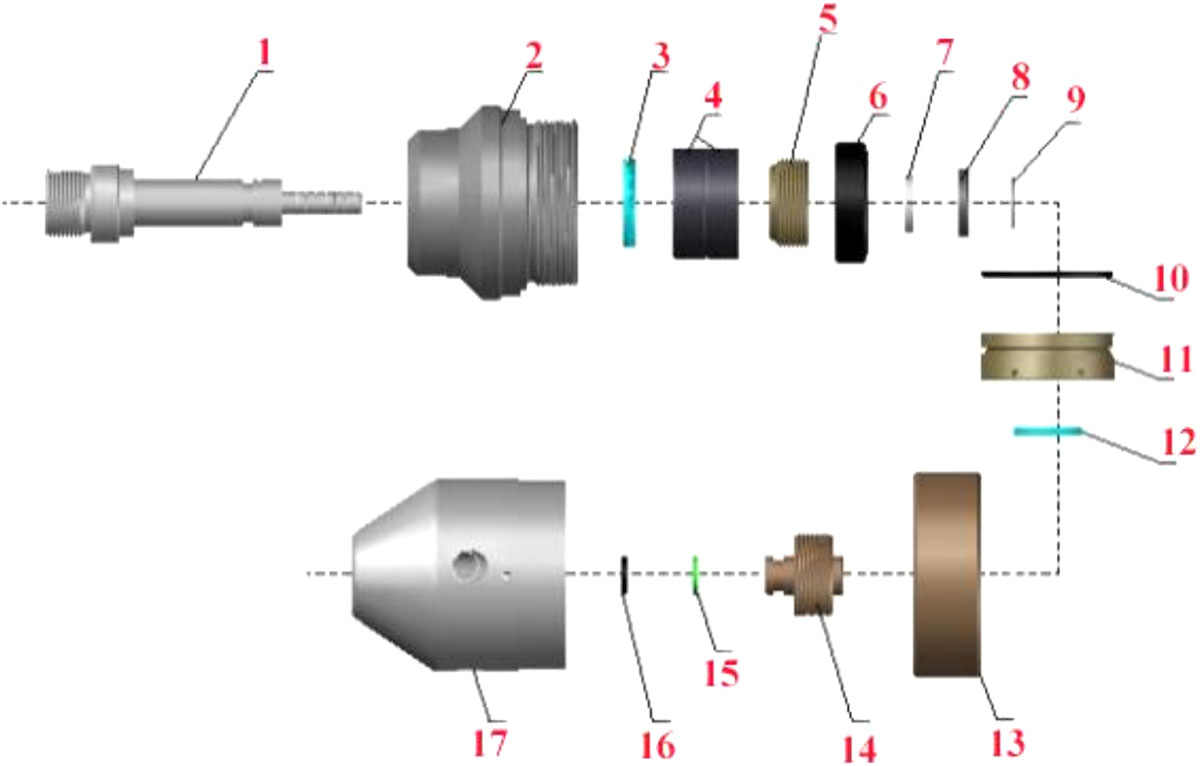

WG15 ＊ Sơ đồ cụm phốt quay và mặt cắt

Công ty con phụ tùng

Quá trình cài đặt và những vấn đề cần chú ý

(1) Lắp phớt dầu 3 vào lỗ bên trong ở đầu sau của vỏ quay 2 và một cặp trục tiếp xúc góc 4 (lưu ý: hướng lắp đặt của phớt dầu 3 là các mặt rãnh hướng vào trong, nếu không vỏ quay 2 sẽ bị đổ đầy nước và làm hỏng ổ trục; Lưu ý rằng ổ trục tiếp xúc góc 4 được lắp cùng hướng với hai ổ trục, với một mặt của vòng ngoài rộng hướng về phía đầu sau của vỏ quay 2).

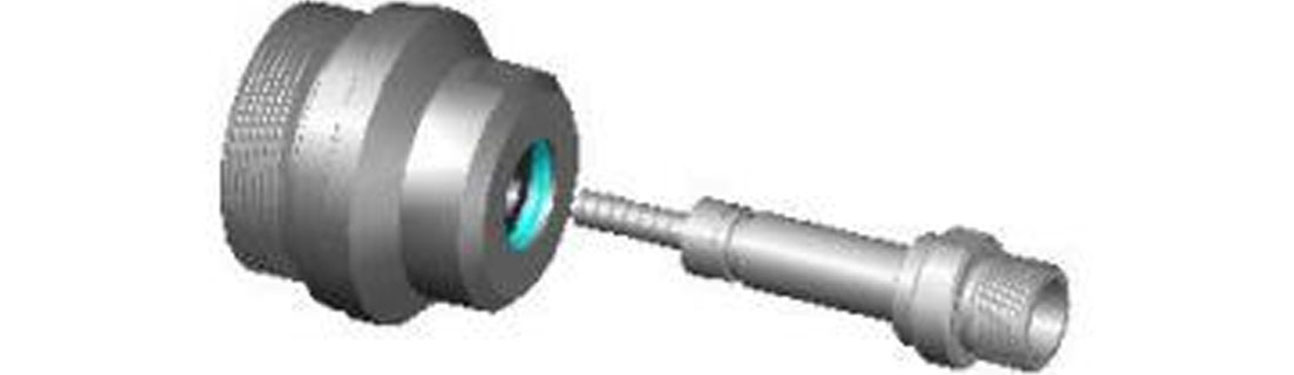

(2) Lắp trục 1 từ đầu phía sau của vỏ quay 2 vào vỏ quay 2.

(3) Bôi chất chống cắn vào thớ vít trục 1 và bộ phận sắt từ (bao gồm: mối nối chuyển tiếp nam châm 5 và nam châm chuyển tiếp 6), siết chặt ren của nam châm 6 và mối nối chuyển tiếp nam châm 5 (lưu ý: ren quay dương), sau đó luồn thành phần nam châm 6 qua mặt trước của trục 2 và siết chặt ren của trục 2 (lưu ý: ren quay dương).

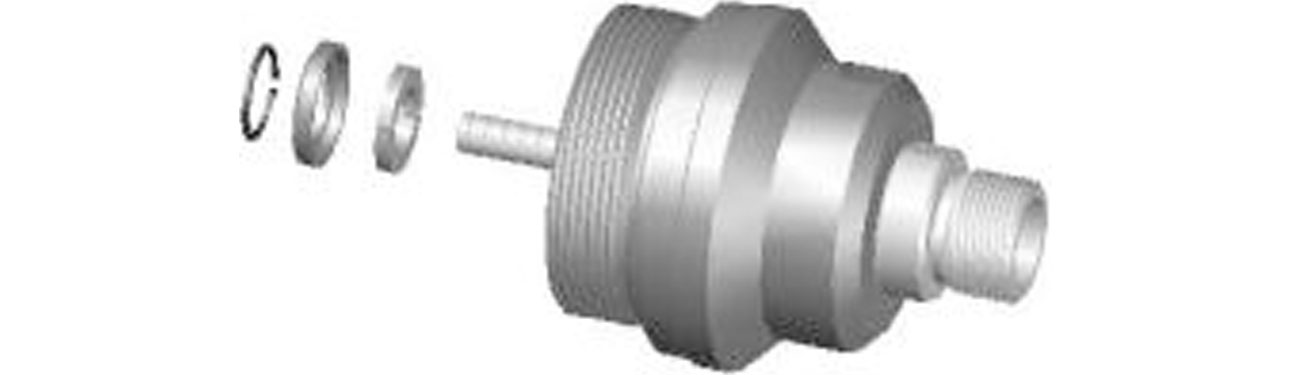

(4) Lắp vòng chặn 7 và ống bọc vòng chặn 8 vào rãnh vòng của trục 1, sau đó cố định chúng bằng vòng chặn 9.

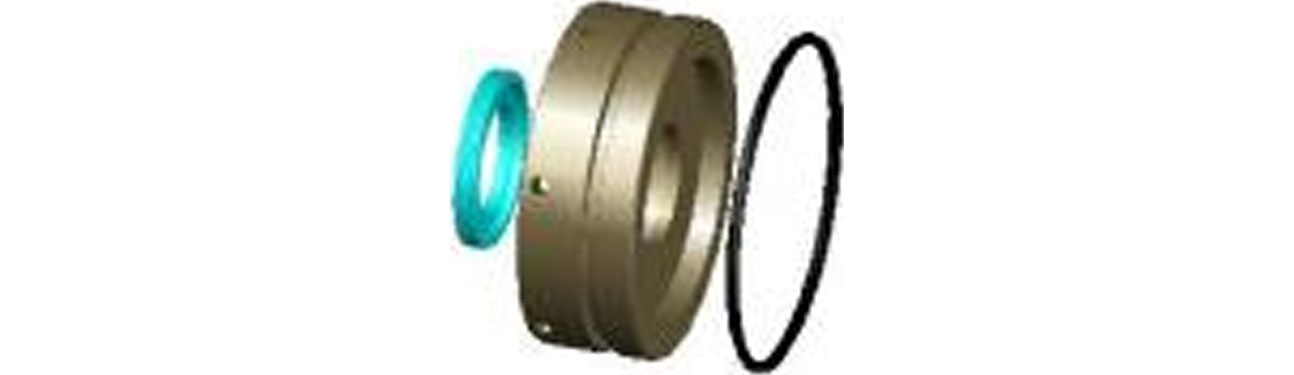

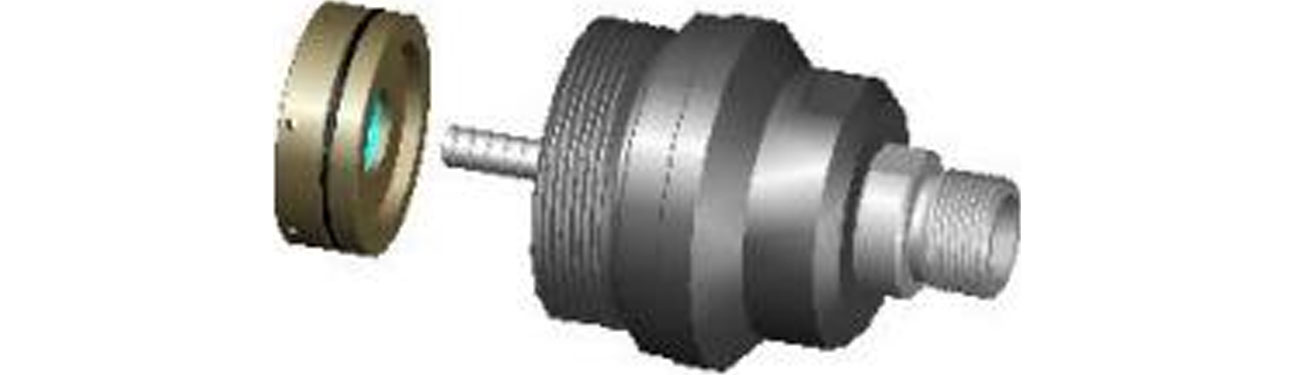

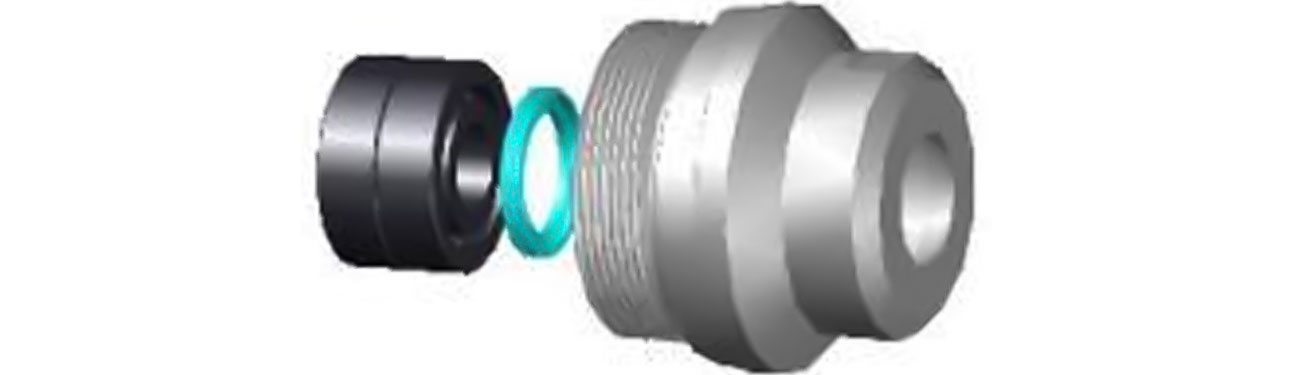

(5) Lắp cụm khung phốt dầu (bao gồm: vòng chữ O 10, khung phốt dầu 11 và phốt dầu 12) từ đầu trước của trục 2 và lắp nó vào vỏ quay 2.

Lưu ý: hướng dẫn lắp đặt bộ xương phốt dầu.
Vòng đệm chữ O 10 được lắp vào rãnh hình khuyên ở mặt ngoài của khung phốt dầu 11.
Lắp phớt dầu 12 vào rãnh lỗ bên trong của khung phớt dầu 11 (lưu ý hướng lắp của phớt dầu 12, mặt rãnh hướng vào trong).

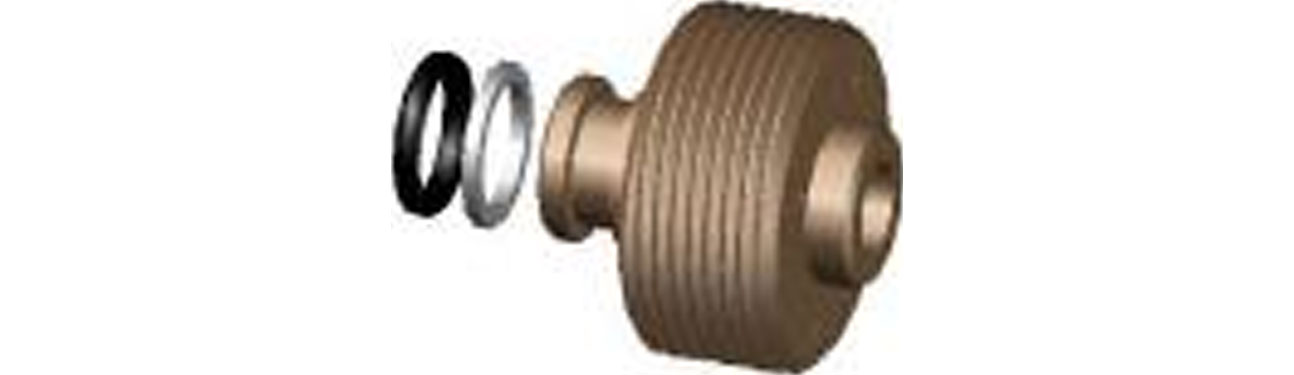

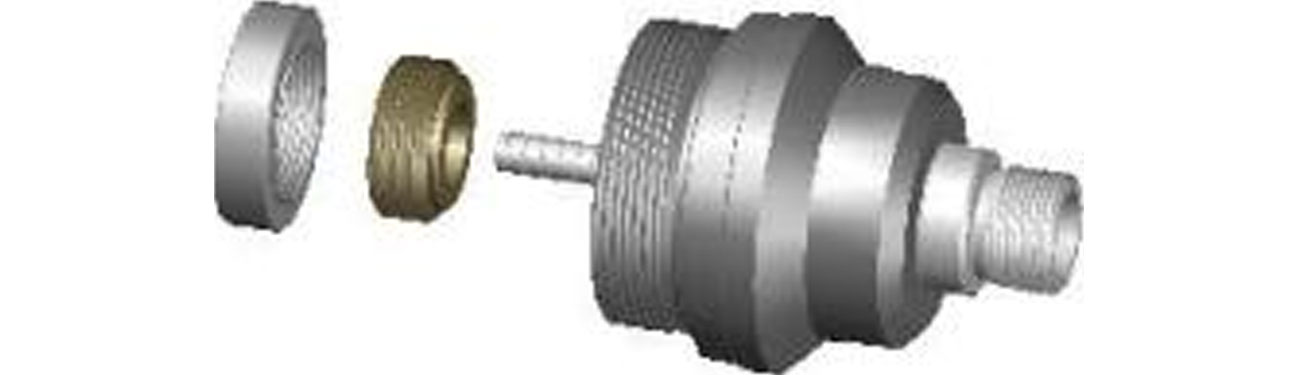

(6) Lắp vòng đệm O 16 và vòng đệm kín nhựa 15 lần lượt vào rãnh vòng ở phía trước ống bọc kín bằng đồng 14. (lưu ý trình tự lắp đặt vòng đệm kín nhựa 16 và vòng đệm kín nhựa 15. Vòng đệm chữ O 16 được lắp ở bên ngoài rãnh vòng của ống bọc kín bằng đồng 14. Chú ý đến hướng lắp đặt vòng đệm kín nhựa 15, với mặt rãnh hướng về phía vòng chữ O 16).

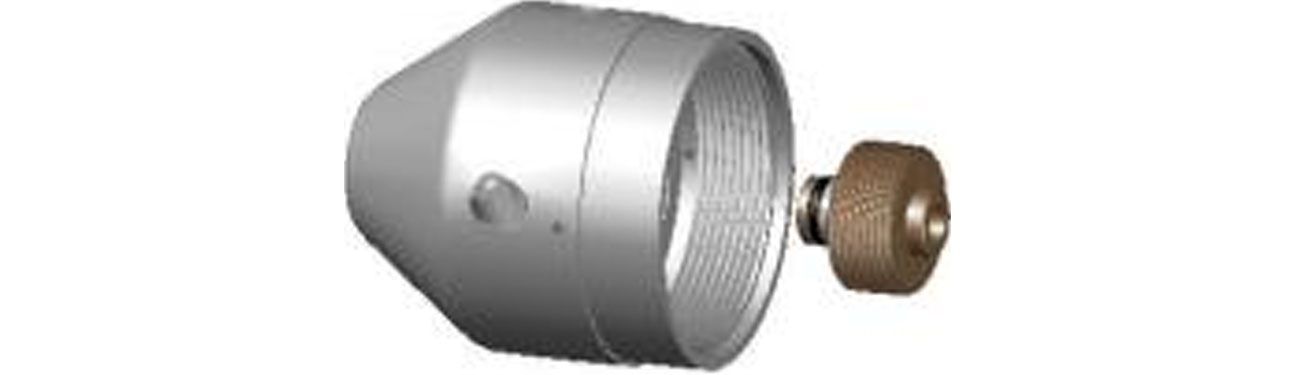

(7) Bôi chất chống cắn vào ren của ống bọc kín đồng 14 và ren lỗ bên trong của đầu quay 17, sau đó vặn ống bọc kín bằng đồng 14 vào ren lỗ bên trong của đầu quay 17 và siết chặt lại (lưu ý: ren vít dương).

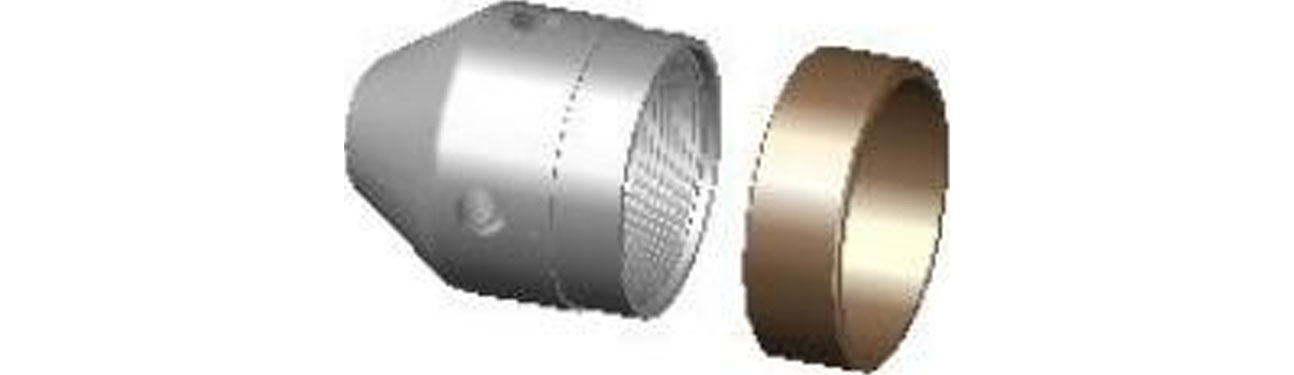

(8) Chèn vòng đỡ 13 từ đầu sau của đầu quay 17 và lắp nó bên ngoài đầu quay 17.

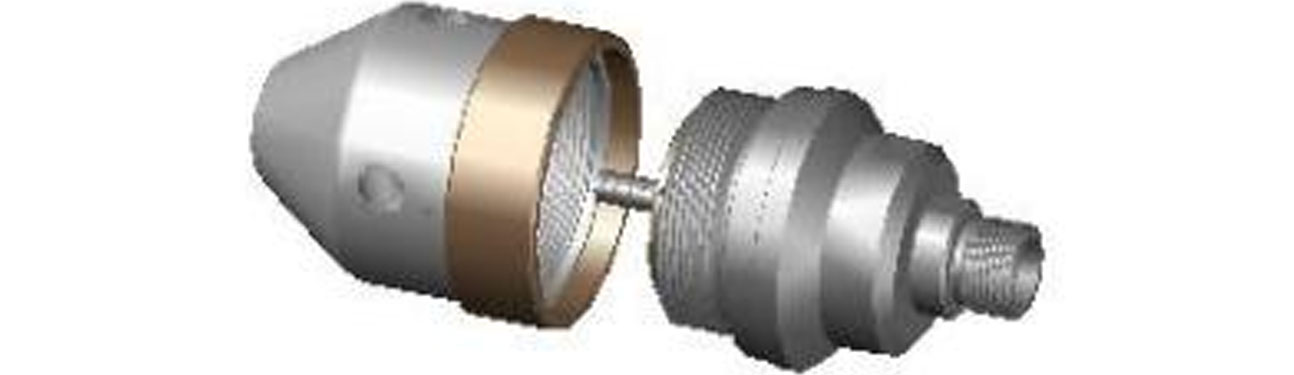

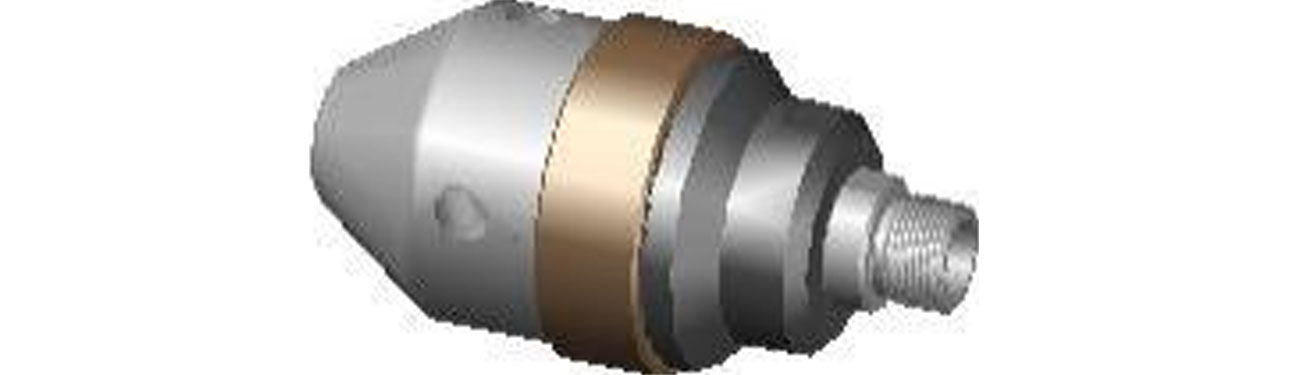

(9) Cuối cùng, bôi chất chống cắn vào đầu trước của ren ngoài của vỏ quay 2 và đầu sau của ren trong của đầu quay 17. Đầu trước của trục cụm phụ 1 đã hoàn thành ở bước (5) được đưa vào lỗ bên trong của ống bọc kín bằng đồng 14 của đầu quay 17, sau đó các ren của vỏ quay 2 và đầu quay 17 được siết chặt (lưu ý: ren là vòng quay dương).

(10) Các bước trên đã hoàn tất quá trình lắp ráp vòi phun WG15＊.

6. Quá trình tháo lắp và những vấn đề cần chú ý

(1) Dùng cờ lê đầu hở để kẹp đầu quay 17 và vỏ quay 2 vào mặt phay, sau đó vặn đầu xoay 17 ra khỏi mô hình xoắn ốc của vỏ xoay 2 (lưu ý: ren là chiều quay dương) và tháo vòng đỡ 13.
(2) Lắp kìm vòng vào lỗ cuối phía sau của ống bọc đồng 14 trong đầu quay 17, nới lỏng ren (lưu ý: ren quay dương), vặn ống bọc kín bằng đồng 14, kiểm tra xem có bất kỳ vết mòn nào ở lỗ bên trong của vòng đệm đồng không, nếu có bất kỳ vết mòn nào, hãy thay thế nó nếu bị mòn nghiêm trọng; Đồng thời, kiểm tra xem vòng chữ O 16 và vòng đệm nhựa 15 trên ống bọc kín bằng đồng có bị hỏng hay không, nếu có hư hỏng hãy thay thế, nếu không vòng đệm sẽ không hoạt động.
(3) Tháo bộ phận khung phớt dầu 11 ra khỏi lỗ bên trong của mặt trước của vỏ quay 2. Tháo phớt dầu 12 và vòng chữ O 10 khỏi lỗ bên trong và rãnh vòng ngoài của khung phốt dầu tương ứng, đồng thời kiểm tra xem có bất kỳ hư hỏng nào đối với phớt dầu 12 và vòng chữ O 10 hay không. Nếu có bất kỳ hư hỏng nào, vui lòng thay nó, nếu không nước sẽ vào vỏ 2 và làm hỏng ổ trục.
(4) Dùng kìm bên ngoài tháo vòng chặn 9 khỏi trục 1 và tháo ống bọc vòng chặn 8 và vòng chặn 7 khỏi rãnh vòng của trục 1.
(5) Tháo cụm từ được kết nối khỏi trục 1 và kiểm tra xem có chất bẩn nào dính vào nam châm không. Nếu có hãy làm sạch nó.
(6) Kéo trục 1 ra khỏi đầu sau của vỏ theo chiều ngang, kiểm tra xem bề mặt bên ngoài của trục 1 có bị mòn hay không. Nếu có bất kỳ hao mòn nào, vui lòng thay nó.
(7) Cẩn thận tháo ổ trục tiếp xúc góc 4 ra khỏi lỗ bên trong của vỏ quay 2 và kiểm tra xem ổ trục có bị hỏng hay không. Nếu bị hư hỏng, hãy thay thế nó.
- 7 -
(8) Tháo phớt dầu 3 ra khỏi lỗ bên trong, mặt sau của vỏ quay 2. Kiểm tra xem phớt dầu 3 có bị hỏng hay không. Nếu nó bị hỏng, hãy thay thế nó.
Các bước trên đã hoàn thành toàn bộ quá trình tháo đầu phun WG15＊.
Ghi chú:
•Chú ý hướng lắp đặt ổ trục tiếp xúc góc trong quá trình lắp ráp, nếu lắp ngược lại thì vòi phun sẽ không sử dụng được;
•Trong quá trình lắp ráp, chú ý đến hướng lắp đặt của phớt dầu. Nếu lắp ngược, nước vào vòi không bịt kín, ổ trục sẽ bị hỏng và đầu vòi không quay.
•Trong quá trình lắp ráp chú ý đến vị trí lắp đặt vòng chữ O và vòng đệm kín nhựa. Nếu vòng chữ O và vòng đệm nhựa bị đảo ngược, nó sẽ không thể đóng vai trò bịt kín. Trong khi đó, hãy chú ý đến hướng lắp đặt của vòng đệm nhựa.
•Tất cả các vòng đệm bên trong vòi quay đều dễ bị mòn và rách. Trong quá trình sử dụng vòi quay, cần chú ý đến việc vòi phun có thể bị rò rỉ bất cứ lúc nào. Nếu phát hiện bất thường cần kiểm tra xem seal có bị hư hỏng kịp thời hay không.

7. Các vấn đề thường gặp với vòi phun quay

(1) vòi quay không thể quay;
Lý do:
A) Hư hỏng ổ trục bên trong (hư hỏng thông thường hoặc hư hỏng sớm do nước chảy vào do phớt dầu bị hỏng);
B) Đầu phun dùng để tạo mômen lệch tâm bị chặn hoặc khẩu độ đầu phun được lắp đặt quá nhỏ để đạt được mômen khởi động;
(2) Áp lực công việc giảm nhanh;
Lý do:
A) Hư hỏng vòi phun;
B) Đầu phun bị lỏng dẫn đến niêm phong bị lỏng;
C) Các vết nứt xuất hiện ở trục hoặc ống bọc kín bằng đồng.
(3) áp lực công việc giảm chậm;
Lý do:
A) Vòi phun bị mòn bình thường;
B) Trục hoặc ống lót bằng đồng bị mòn.

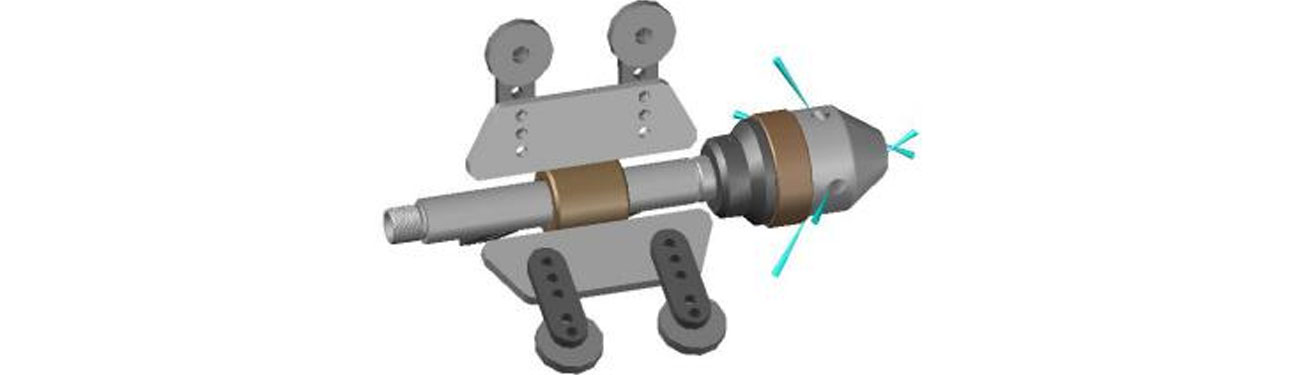

8. Lồng trung tâm

Bộ phận giữ trung tâm bảo vệ vòi phun quay làm việc trong đường ống và cân bằng khoảng cách phun của vòi phun. Phạm vi điều chỉnh là 150 ~ 300mm.
